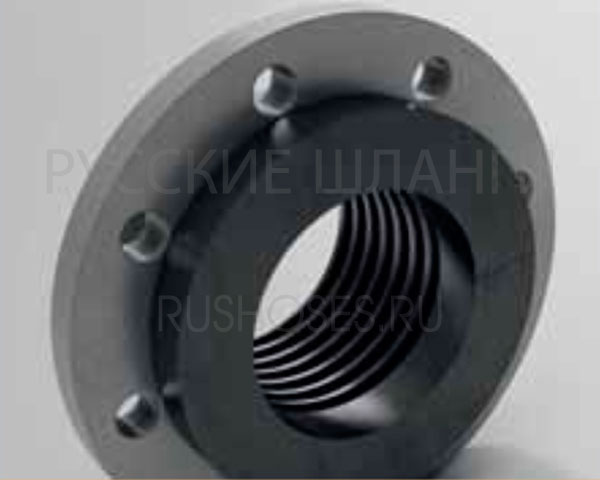

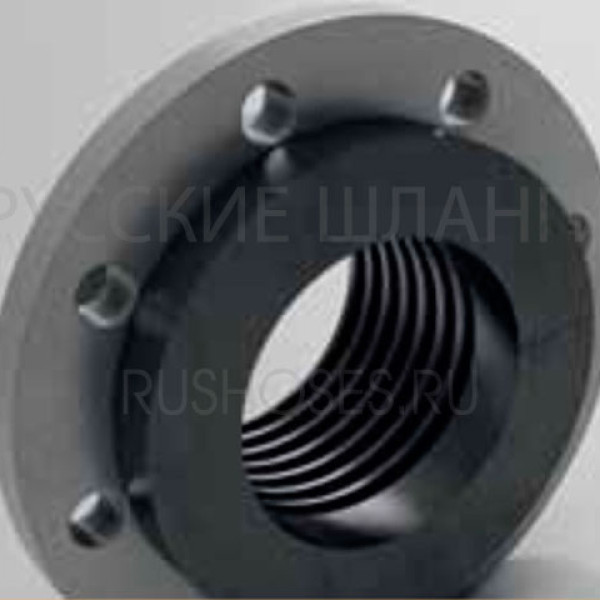

Навинчивающийся вращающийся фланец с полиуретановой манжетой согласно DIN 2632/2633 для соединения с контр-фланами следующих шлангов: Master-PUR L/RH-PUR L, Master-PUR H/RH-PUR H, Master-PUR HX/RH-PUR HX, Master-PUR Performance.
Применение:
• навинчивающийся вращающийся фланец с пластиковой манжетой согласно DIN 2632/2633 для соединения следующих шлангов:
Master-PUR L/RH-PUR L,
Master-PUR H/RH-PUR H,
Master-PUR HX/RH-PUR HX,
Master-PUR Performance.
Свойства:
• возможность соединения без уменьшения отверстия;
• прочный на разрыв;
• многократно используемый и съемный;
• легко устанавливается;
• абразивостойкий;
• стойкий к микробам;
• легкий;
• ударостойкий;
• поверхностное сопротивление < 109 Ом.
Конструкция/материал:
• манжета: абразивостойкий полиуретан;
• вращающийся фланец: оцинкованная сталь;
• гладкий канал между шлангом и фланцем;
• размер и количество отверстий согласно DIN 2501.
Температурный режим:
от -40°C до +90°C, кратковременно до +125°C.
Варианты исполнения:
• Диаметры: 50 ÷ 300 мм (по запросу – специальные диаметры)
• Цвет: черный (по запросу – белый, природный)
• По запросу – герметичное и прочное на разрыв соединение в фиксированной версии
DN | Наруж. диам. трубы | di | D | Da | d1 | d2 | k | n | d4 | b | h | L | t1 | Вес | Вес враща-ющегося фланца |
мм | мм | мм | мм | мм | мм | мм | мм | шт. | мм | мм | мм | мм | мм | кг / шт. | кг / шт. |
50 | 57,0 | 51,2 | 165 | 75 | 78 | 18 | 125 | 4 | 102 | 16 | 18 | 66 | 45 | 0,28 | 1,96 |
50 | 60,3 | 54,5 | 165 | 75 | 78 | 18 | 125 | 4 | 102 | 16 | 18 | 66 | 45 | 0,28 | 1,96 |
65 | 76,1 | 70,3 | 185 | 90 | 92 | 18 | 145 | 4 | 122 | 16 | 18 | 76 | 50 | 0,39 | 2,41 |
65 | 76,1 | 70,3 | 185 | 90 | 92 | 18 | 145 | 4 | 122 | 16 | 18 | 76 | 50 | 0,34 | 2,41 |
80 | 88,9 | 82,5 | 200 | 105 | 108 | 18 | 160 | 8 | 138 | 18 | 20 | 76 | 50 | 0,53 | 2,86 |
80 | 88,9 | 82,5 | 200 | 105 | 108 | 18 | 160 | 8 | 138 | 18 | 20 | 76 | 50 | 0,48 | 2,86 |
100 | 108,0 | 100,8 | 220 | 131 | 135 | 18 | 180 | 8 | 158 | 18 | 20 | 86 | 60 | 0,73 | 3,06 |
100 | 114,3 | 107, | 220 | 131 | 135 | 18 | 180 | 8 | 158 | 18 | 20 | 86 | 60 | 0,73 | 3,06 |
125 | 133,0 | 125,0 | 250 | 156 | 158 | 18 | 210 | 8 | 188 | 18 | 22 | 92 | 64 | 1,09 | 3,88 |
125 | 139,7 | 131,7 | 250 | 156 | 158 | 18 | 210 | 8 | 188 | 18 | 22 | 92 | 64 | 1,09 | 3,88 |
125 | 133,0 | 125,0 | 250 | 156 | 158 | 18 | 210 | 8 | 188 | 18 | 22 | 92 | 64 | 0,98 | 3,88 |
125 | 139,7 | 131,7 | 250 | 156 | 158 | 18 | 210 | 8 | 188 | 18 | 22 | 92 | 64 | 0,98 | 3,88 |
150 | 159,0 | 150,0 | 285 | 184 | 188 | 23 | 240 | 8 | 212 | 18 | 22 | 98 | 70 | 1,55 | 4,62 |
50 | 159,0 | 150,0 | 285 | 184 | 188 | 23 | 240 | 8 | 212 | 18 | 22 | 98 | 70 | 1,28 | 4,62 |
150 | 168,3 | 159,3 | 285 | 184 | 188 | 23 | 240 | 8 | 212 | 18 | 22 | 98 | 70 | 1,28 | 4,62 |
150 | 177,8 | 167,0 | 285 | 184 | 188 | 23 | 240 | 8 | 212 | 18 | 22 | 98 | 70 | 0,99 | 4,62 |
175 | 193,7 | 182,9 | 315 | 210 | 215 | 23 | 270 | 8 | 242 | 20 | 24 | 103 | 75 | 1,64 | 6,01 |
200 | 219,1 | 207,3 | 340 | 235 | 238 | 23 | 295 | 8 | 268 | 20 | 24 | 108 | 80 | 1,96 | 6,75 |
250 | 267,0 | 254,4 | 395 | 292 | 294 | 23 | 350 | 12 | 320 | 22 | 26 | 118 | 90 | 2,95 | 8,58 |
250 | 273,0 | 260,4 | 395 | 292 | 294 | 23 | 350 | 12 | 320 | 22 | 26 | 118 | 90 | 2,95 | 8,58 |
300 | 323,9 | 309,7 | 445 | 344 | 344 | 23 | 400 | 12 | 370 | 26 | 26 | 123 | 95 | 3,74 | 11,76 |
