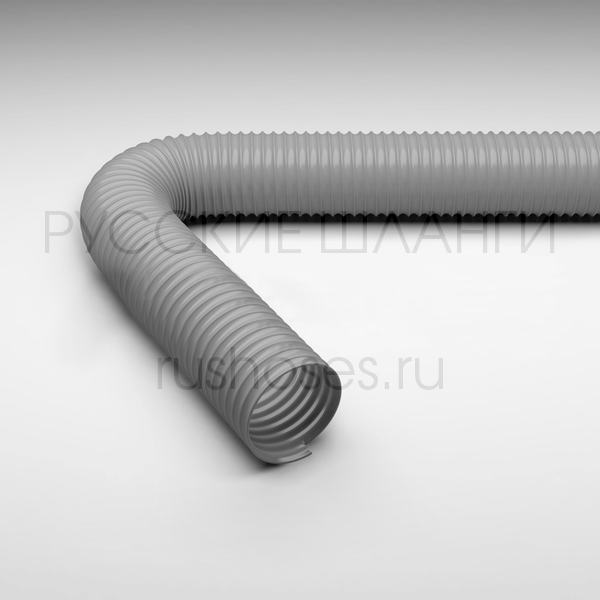

Всасывающий и транспортирующий ПВХ шланг, среднетяжелое исполнение, очень гибкий.
Применение:
• всасывающий и транспортирующий шланг для твердых материалов, газообразных и жидких сред;
• транспортировка частиц мелкой пыли и порошков;
• кондиционирование / вентиляция;
• защитный шланг;
• дренаж;
• пылеулавливающее оборудование;
• общее машиностроение.
Свойства:
• хорошая стойкость к маслам, щелочам и кислотам;
• хорошая химическая стойкость;
• прочный;
• гибкий;
• легкий;
• малый радиус изгиба;
• улучшенные характеристики избыточного давления и вакуума;
• герметичность, непроницаемость для газов.
Конструкция/материал:
• стенка шланга: мягкий ПВХ (поливинилхлорид);
• спираль: пружинная сталь в пластиковой оболочке;
• толщина стенки между спиралями 1,2-1,5 мм в зависимости от диаметра.
Температурный режим:
от -20°C до +70°C, кратковременно до +80°C.
Варианты исполнения:
• Стандартные длины – 10 и 15 м (по запросу – специальные длины)
• Цвет: серый (по запросу – специальные цвета)
• Диаметры: 20 ÷ 500 мм (по запросу – специальные диаметры)
Диаметр внутренний | Рекомендуемые | Радиус | Диаметр внешний | Вес | Стандартные длины | |
Избыточное давление | Вакуум | |||||
мм | бар | мм вод. ст. | мм | мм | кг / м | м |
20 | 2,400 | 8500 | 30 | 27 | 0,243 | / |
22 | 2,400 | 8500 | 33 | 29 | 0,268 | / |
26 | 2,400 | 8300 | 38 | 32 | 0,304 | / |
28 | 2,300 | 8200 | 42 | 35 | 0,341 | / |
30 | 2,200 | 8000 | 45 | 37 | 0,365 | / |
32 | 2,200 | 8000 | 48 | 39 | 0,389 | / |
35 | 2,150 | 7000 | 53 | 42 | 0,426 | / |
38 | 2,150 | 6500 | 57 | 45 | 0,462 | / |
40 | 2,100 | 6000 | 60 | 48 | 0,484 | / |
45 | 2,000 | 5000 | 68 | 53 | 0,544 | / |
51 | 1,900 | 4000 | 75 | 58 | 0,605 | / |
55 | 1,750 | 3500 | 83 | 63 | 0,665 | / |
60 | 1,600 | 3500 | 90 | 68 | 0,726 | / |
65 | 1,500 | 3250 | 98 | 73 | 0,786 | / |
70 | 1,300 | 3000 | 105 | 78 | 0,847 | / |
76 | 1,250 | 3000 | 113 | 83 | 0,907 | / |
80 | 1,200 | 3000 | 120 | 88 | 0,968 | / |
90 | 1,100 | 2500 | 135 | 98 | 1,089 | / |
102 | 1,000 | 2500 | 150 | 109 | 1,263 | / |
110 | 0,900 | 2500 | 165 | 119 | 1,278 | / |
115 | 0,850 | 2000 | 173 | 124 | 1,336 | / |
120 | 0,800 | 2000 | 180 | 129 | 1,395 | / |
127 | 0,750 | 2000 | 185 | 134 | 1,453 | / |
130 | 0,700 | 1800 | 195 | 139 | 1,511 | / |
140 | 0,600 | 1800 | 210 | 151 | 1,830 | / |
152 | 0,500 | 1800 | 225 | 161 | 1,940 | / |
160 | 0,400 | 1600 | 240 | 171 | 2,092 | / |
170 | 0,350 | 1600 | 255 | 181 | 2,223 | / |
175 | 0,350 | 1600 | 260 | 186 | 2,263 | / |
180 | 0,350 | 1500 | 270 | 191 | 2,353 | / |
203 |
